(一)簡介及工作原理

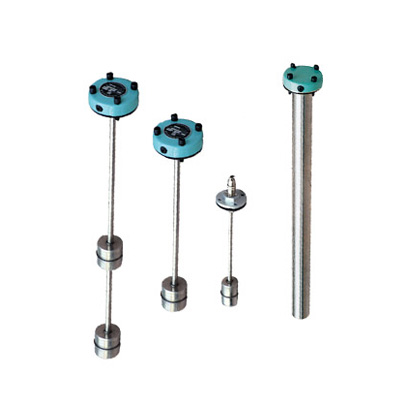

　　YKJD型液位控制繼電器是一種新型液面高度電發訊控制裝置,主要用于箱內液體位置與液體源電機的自動控制或報警,具育結構緊湊,控制靈敏,安裝簡單等特點。圖1是該裝置的面圖及安裝尺寸,工作時浮子隨液面升高或降低,當液面將浮子升上或降到發訊位置時,繼電器動作常閉觸點閉合,常開觸點斷開或常閉觸點斷開,常開觸點閉合,以實現自動停機或報警。

　　(二)應用舉例

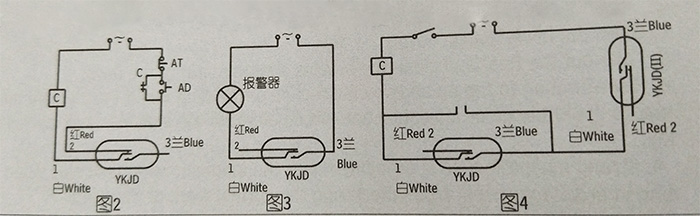

　　1、圖2是在油箱上應用的情況,當液面低于要求位置時,液位控制繼電器YKJD動作:1與2斷開,中間繼電器C線圈斷電,油泵電機停止工作。

　　2、圖3是用在液壓站油箱上作液面控制報警發訊裝置,當液面低于要求時,液位控制繼電器動作:1與3接通,報警器工作。

　　3、圖4是應用在蓄水箱或某些自動控制油箱上實現自動供水或油。圖5圖6是安裝簡圖,原理如下,當液面低于a1時,液位控制繼電器YKJD動作(此時YKJD處于工作狀態即1與3通),1與3接通,中間繼電器C線圈有電流通過C的常開觸點閉合)供水或供油電機工作;當液位超a1時,繼電器YKJD<1>動作:1與3斷開,電流通過常開觸點C(此時仍處在閉合狀態使供水或油電機繼續工作;當液面超過a2時,繼電器YKJD動作:1與3斷開,供水或油電機停止工作,以后隨液面下降,YKJD動作:1與3接通,但YKJD的1與3仍處在斷開狀態,所以供液電機仍不工作,直到液面降到a1以下時,供液電機重新啟動。
